Mastercam 2023 已支持"使用未知基準點創(chuàng)建圓柱"，增強的"基準點定義"功能可以幫助用戶更方便快捷地創(chuàng)建"圓柱"，本篇文章為大家介紹Mastercam 2023 "使用未知基準點創(chuàng)建圓柱"功能的增強。

Step1：在“實體”選項卡選擇“圓柱”，啟用此功能；

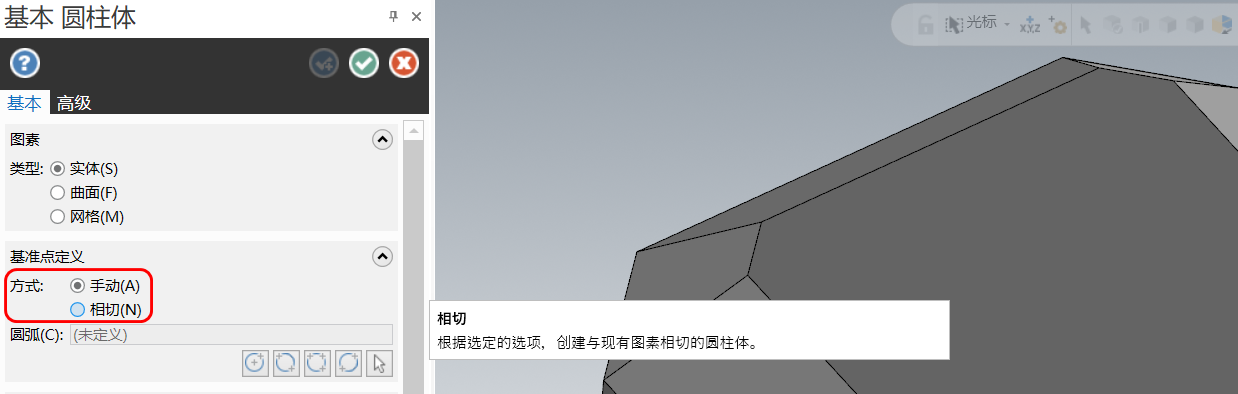

Step2：可根據需求切換“基準點定義”中“方式”選項【此處“相切”方式為Mastercam 2023新增強部分】；

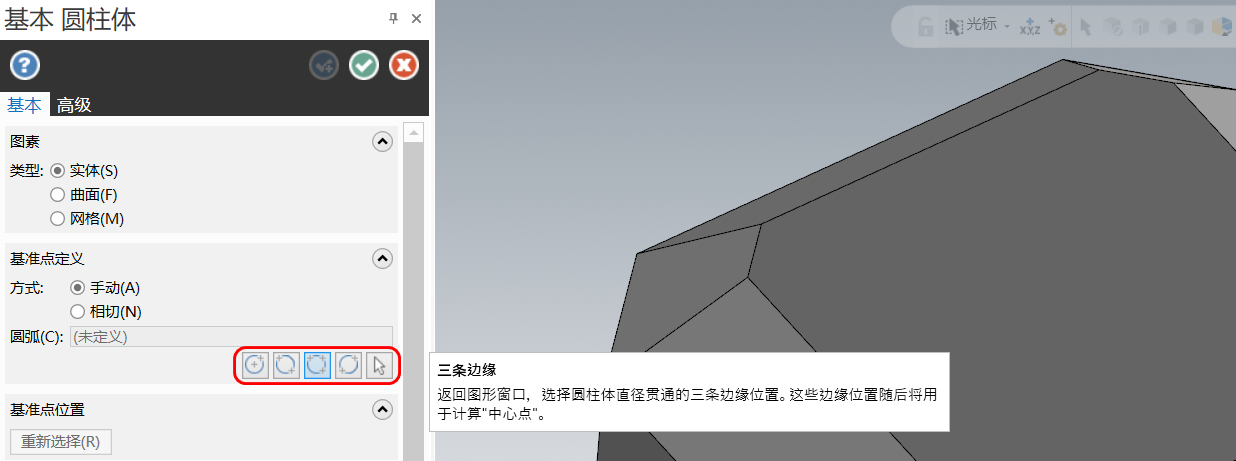

Step3：可根據需求切換“基準點定義”中“圓弧”選項【此選項共包含“中心點”、“兩條邊緣”、“三條邊緣”、“端點”、“圖形”五種定位模式】；

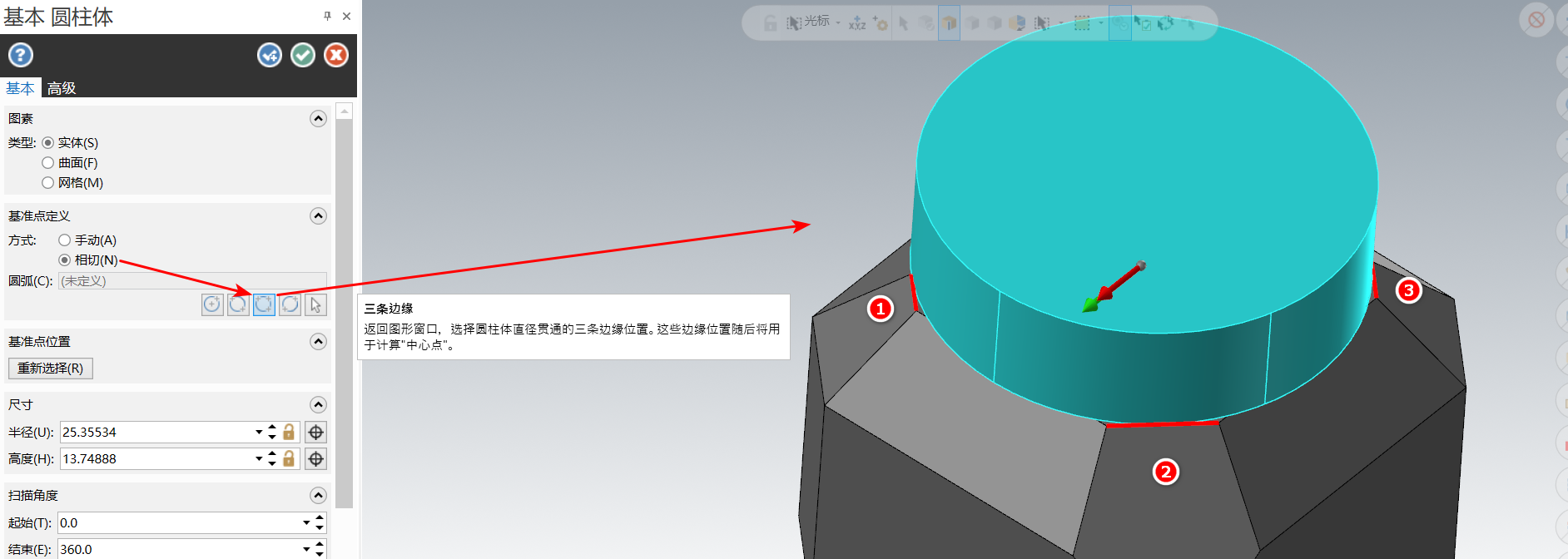

Step4：此處以使用“相切”與“三條邊緣”來拾取“三條實體邊緣”去定義圓柱基準點進行演示；

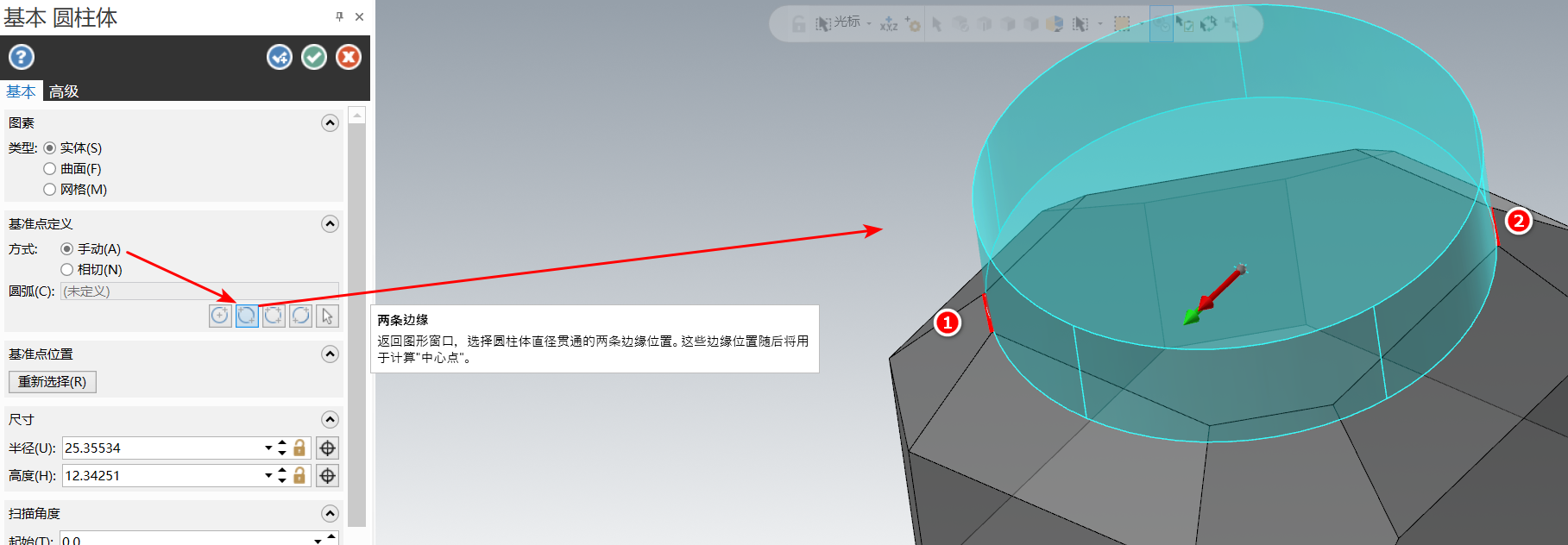

Step5：此處以使用“手動”與“兩條邊緣”來拾取“兩條實體邊緣中點”去定義圓柱基準點進行演示；

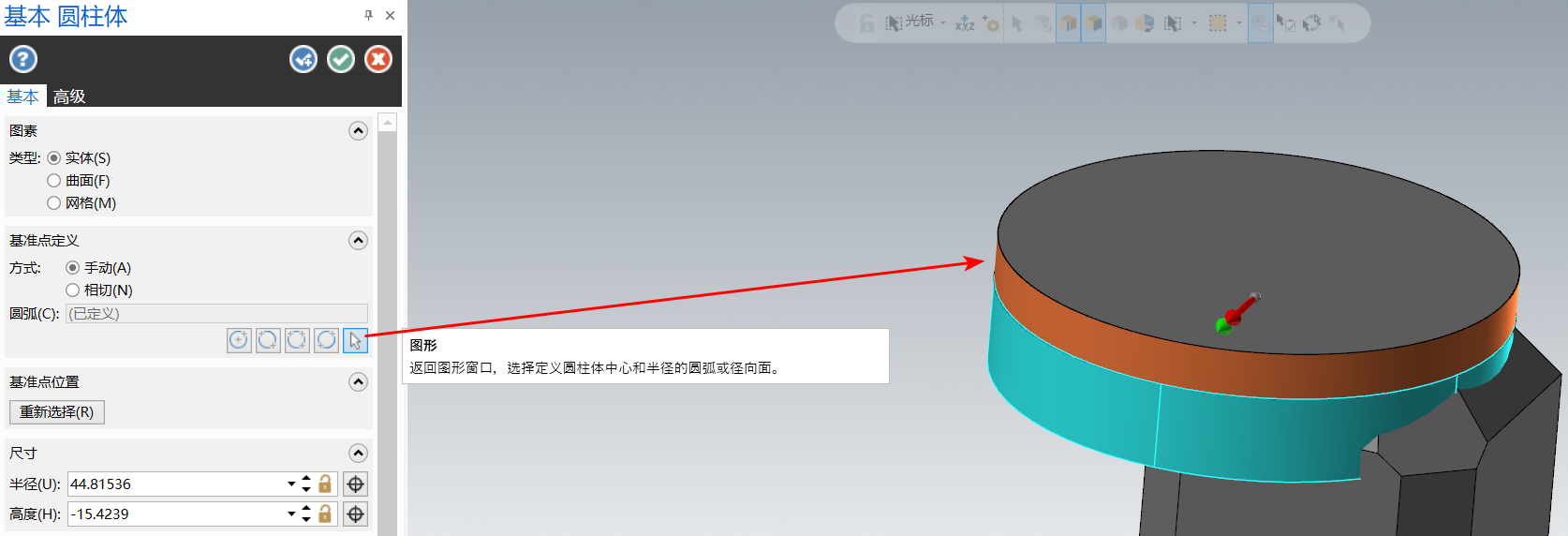

Step6：此處以使用“圖形”來拾取“圓柱實體的徑向面”去定義圓柱基準點與半徑尺寸進行演示。

具體操作步驟已講完，大家可根據上述講解進行實際操作，或掃碼觀看視頻學習。
