Mastercam 2023 現已將部分多軸加工策略進行合并，推出全新的“智能綜合”策略。新的智能綜合策略操作界面更簡潔，切削方式更靈活，編程更方便快捷，在簡化整體操作流程的同時，其靈活的切削方式設定還為用戶帶來更多的編程思路。本篇為大家介紹在 Mastercam 2023 “智能綜合”策略中“進給速率控制區”的應用技巧。智能綜合策略的出現，將在多軸加工方面給您帶來更好的應用體驗。

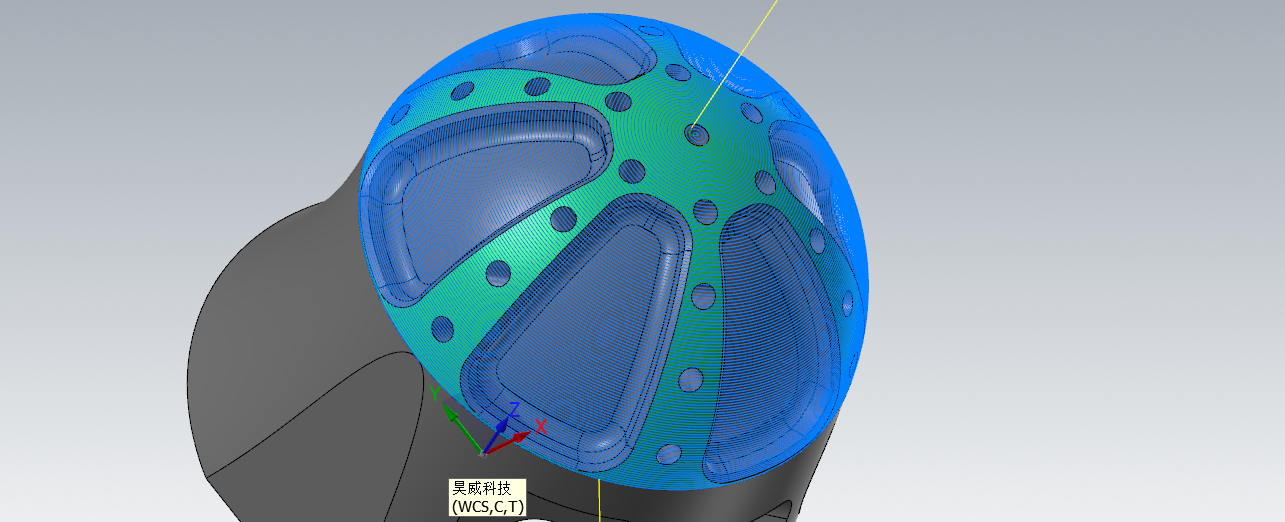

在加工如圖特征時，可以采用“智能綜合”策略中的“螺旋”切削方式來創建刀路軌跡。通過圖中的刀路軌跡可以發現，雖然整個切削過程光順無拐點，但是存在空切區域刀具同樣以“切削速度”進行運動，造成加工耗時問題比較嚴重。那么在使用軟件編制刀路軌跡時怎樣去優化刀路軌跡呢?

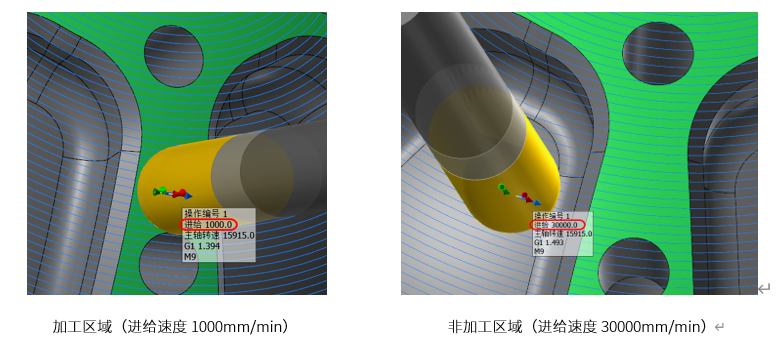

在Mastercam軟件的“智能綜合”策略中存在 “進給速率控制區”功能，該功能可以分別控制刀具在“加工區域”與“非加工區域”的運動速度，減少刀具空切運動時間，提高產品加工效率。

接下來為大家演示在 Mastercam 2023“智能綜合”策略中“進給速率控制區”功能的應用技巧。

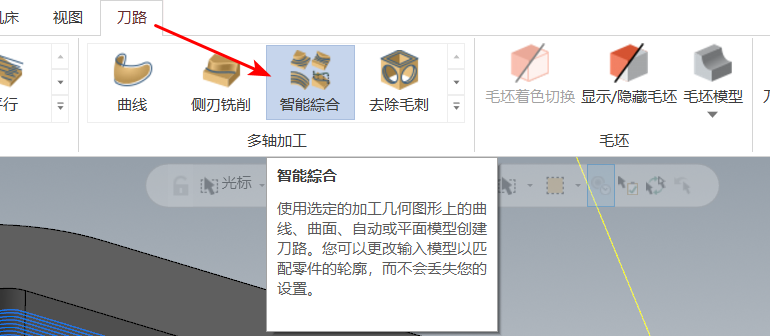

Step1：在“多軸加工”中點擊“智能綜合”進入此加工策略；

Step2：將刀具與刀柄參數進行完善；

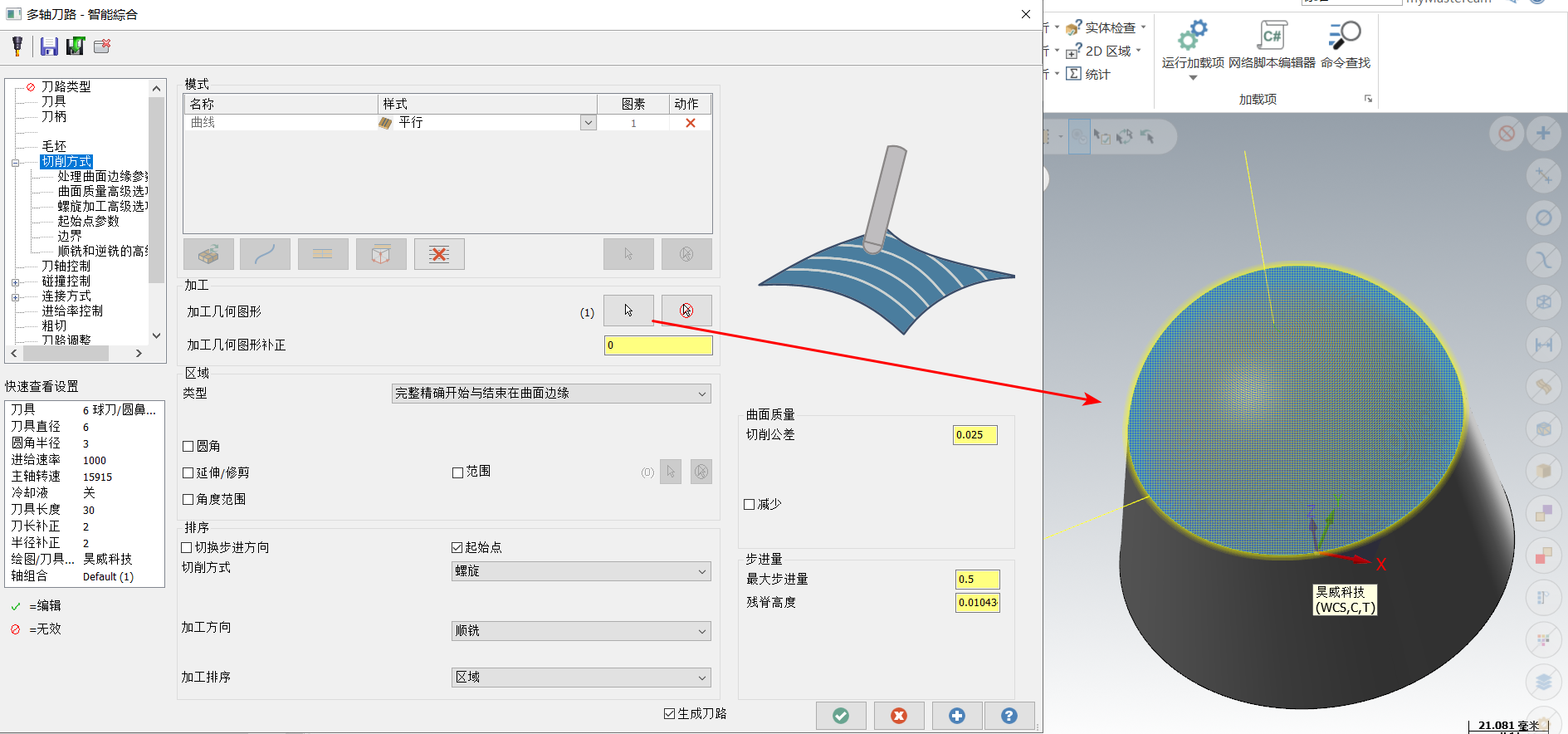

Step3：選擇加工幾何圖形（此處拾取的是不含型腔與孔的輔助實體）；

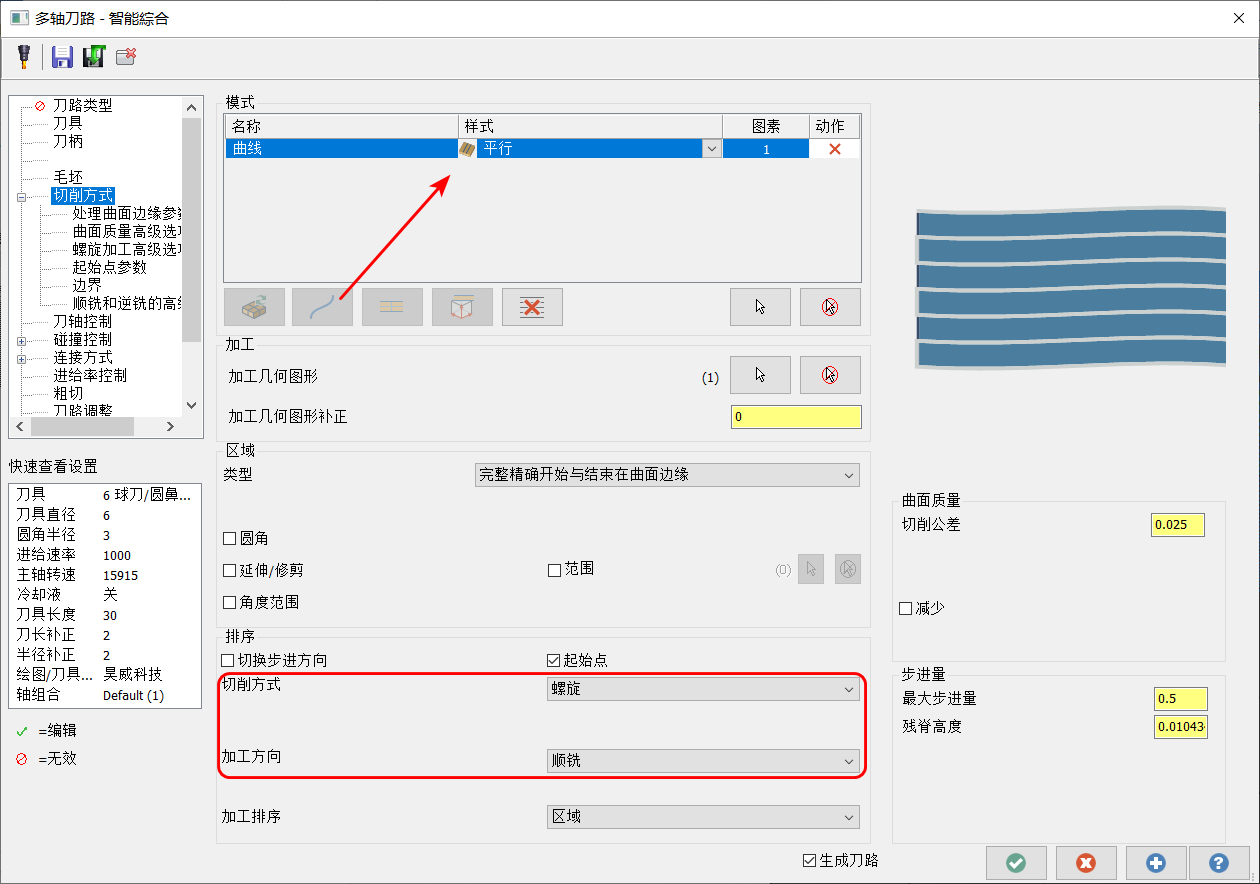

Step4：添加“曲線”模式，將對應樣式調整為“平行”，將切削方式調整為“螺旋”；

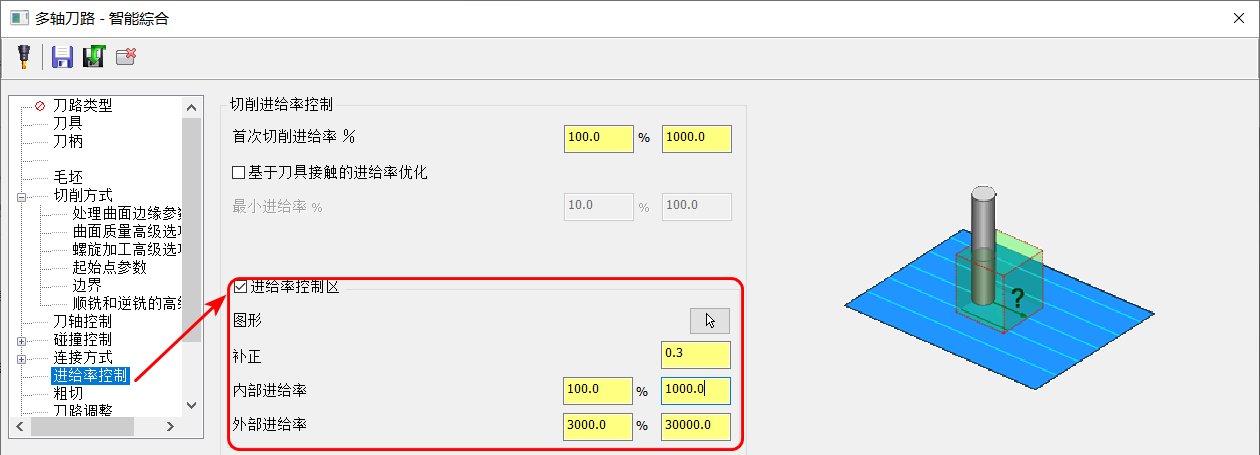

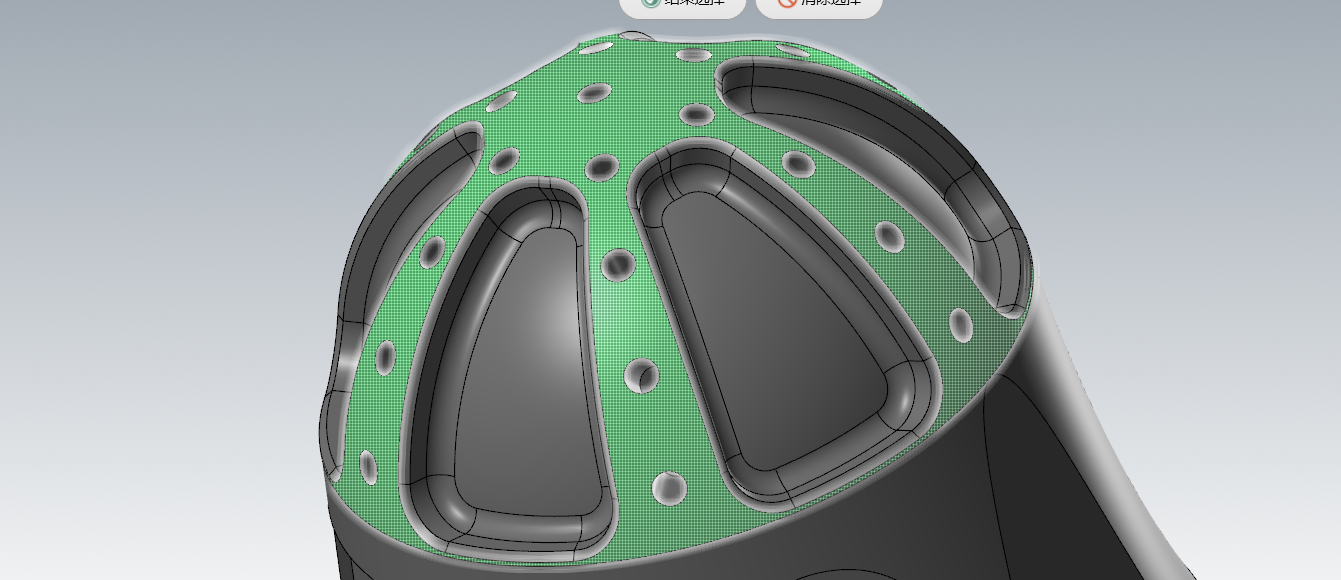

Step5：開啟“進給速率控制區”并對參數進行調整，圖形拾取圖示高亮實體面；

Step6：根據需求對剩余參數進行設置后生成刀路，此處不再詳細介紹。

具體操作步驟已講完，大家可根據上述講解進行實際操作，或掃碼觀看視頻學習。
