Mastercam 2023現已將部分多軸加工策略進行合并，推出全新的“智能綜合”策略。新的智能綜合策略操作界面更簡潔，切削方式更靈活，編程更方便快捷，在簡化整體操作流程的同時，其靈活的切削方式設定還為用戶帶來更多的編程思路。本篇為大家介紹在Mastercam 2023 “智能綜合”策略中“刀路鏡像”的應用技巧。智能綜合策略的出現，將在多軸加工方面給您帶來更好的應用體驗。

在加工圖中以鏡像分布的區域時，如果采用創建刀路副本再進行編輯的方式，將會導致編程過程過于繁瑣且非常耗時。那么當產品中包含鏡像分布的特征時，在編程時如何高效的創建刀路軌跡呢?

在Mastercam 2023“智能綜合"策略中存在"刀路鏡像"功能，該功能可以在參數界面直接將刀路軌跡進行鏡像復制，有效簡化了編程操作流程，縮短產品編程時間。

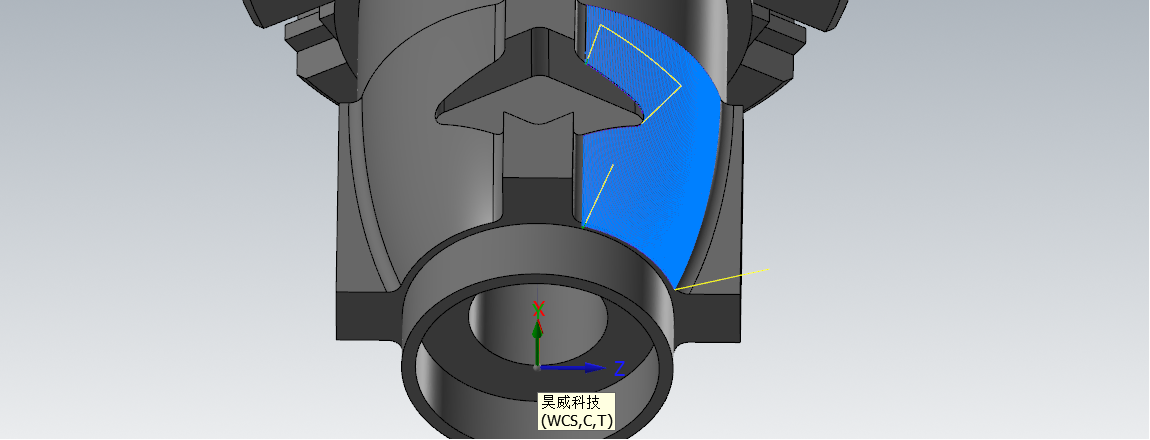

接下來為大家演示在 Mastercam 2023“智能綜合”策略中“刀路鏡像”功能的應用技巧。

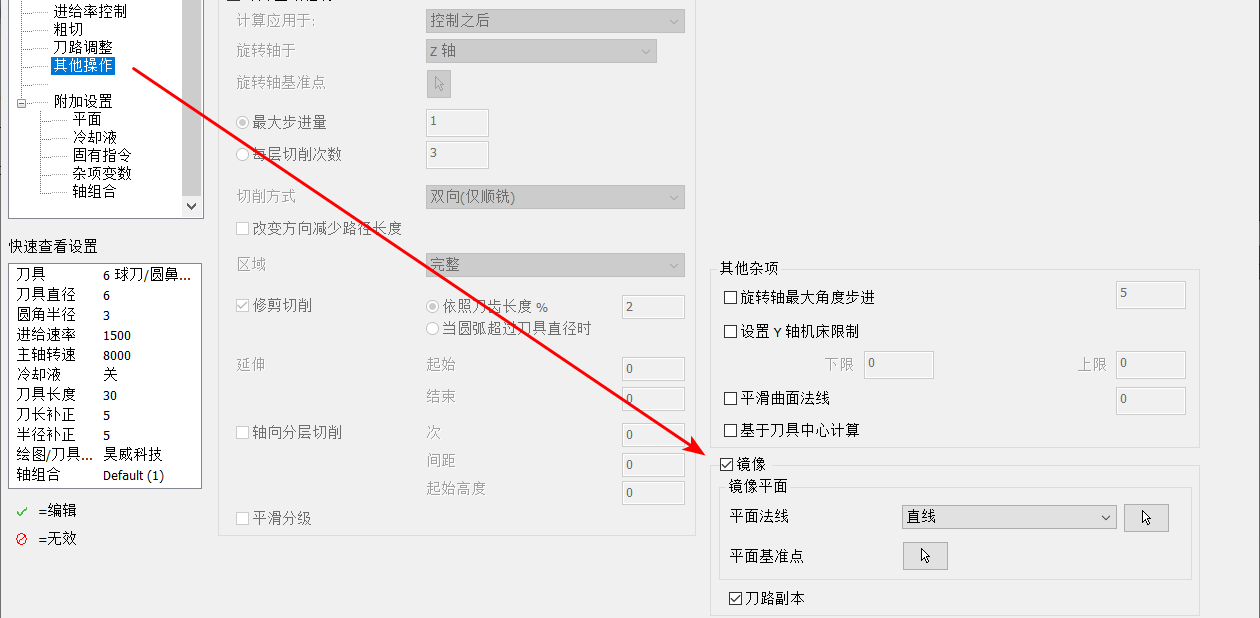

Step 1：開啟“鏡像”功能；

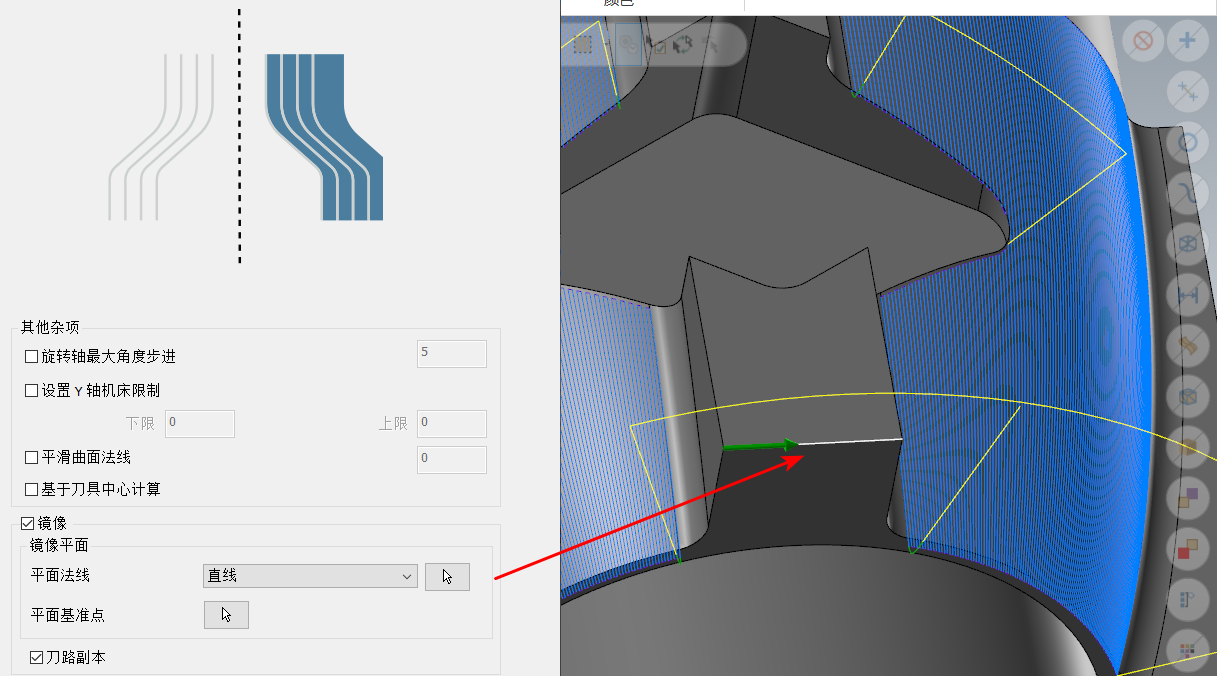

Step 2：選擇“平面法線”與“平面基準點”（拾取該邊緣中點）；

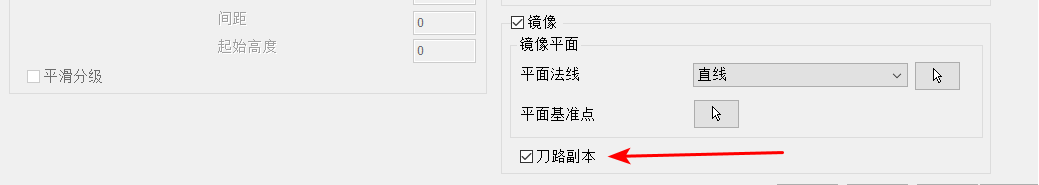

Step 3：創建“刀路副本”；

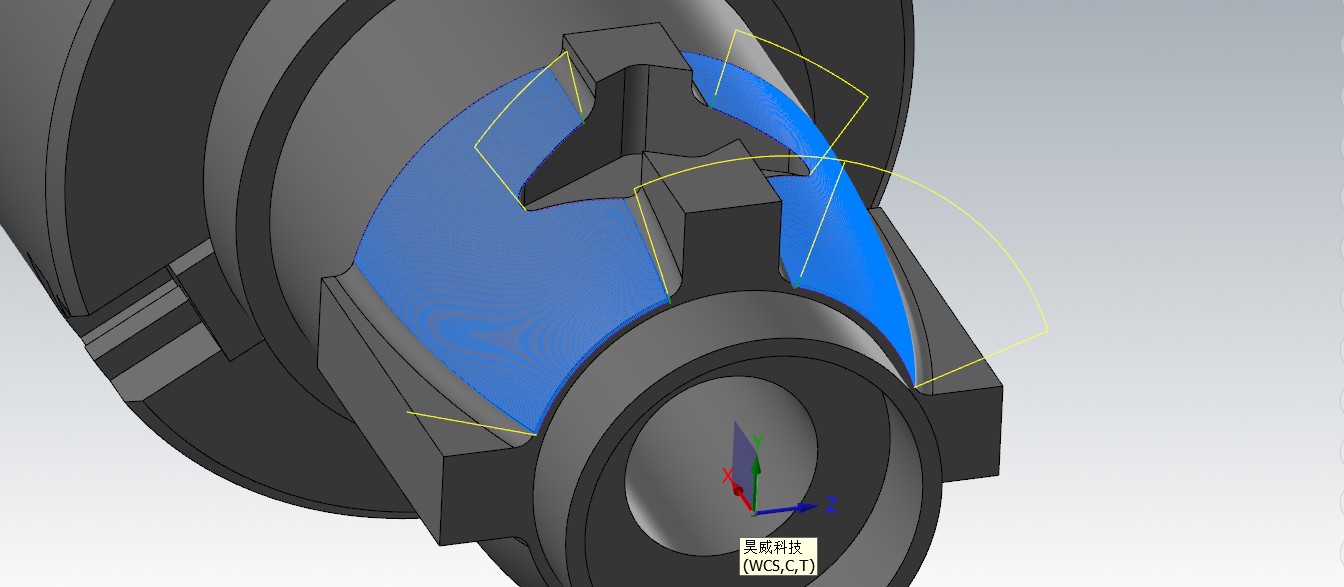

Step 4：開啟“刀路鏡像”功能的刀路效果。

具體操作步驟已講完，大家可根據上述講解進行實際操作，或掃碼觀看視頻學習。
