在 Mastercam 軟件“車削”環境中依照實體模型來創建刀路軌跡，意味著當您在生成車削刀路軌跡時，不再需要事先對模型進行2D線框的提取轉換。本篇為大家介紹在Mastercam“車削”環境中依照實體模型來創建刀路軌跡的應用技巧。

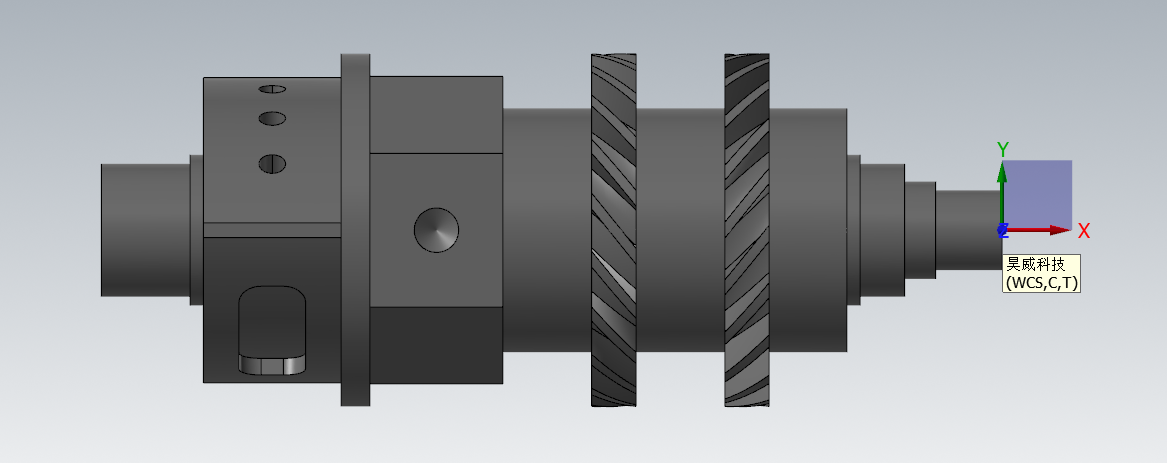

該零件需要先通過“車削”的方式來為之后工序進行備料，我們?cè)诰幊虝r(shí)面對這種3D的實體特征,該如何去選擇加工串聯呢？

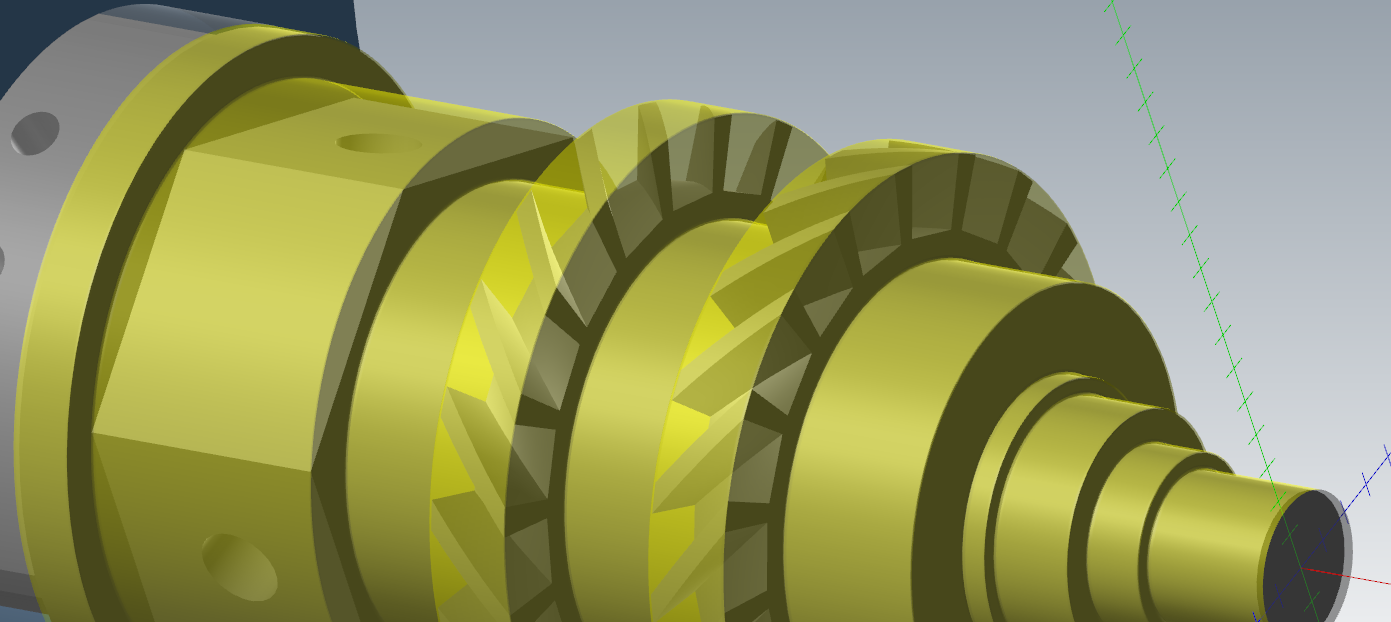

Mastercam 在“車削”環境中有專用的實體串聯選擇方式，在采用實體編程時，進入實體串聯界面，軟件會將實體輪廓繞中心軸旋轉生成臨時車削輪廓，方便拾取加工串聯。使用三維實體進行車削編程將不再需要對模型進行2D線框的轉換，簡化了實體輪廓車削編程流程，提高編程效率。

接下來為大家演示該功能的應用技巧。

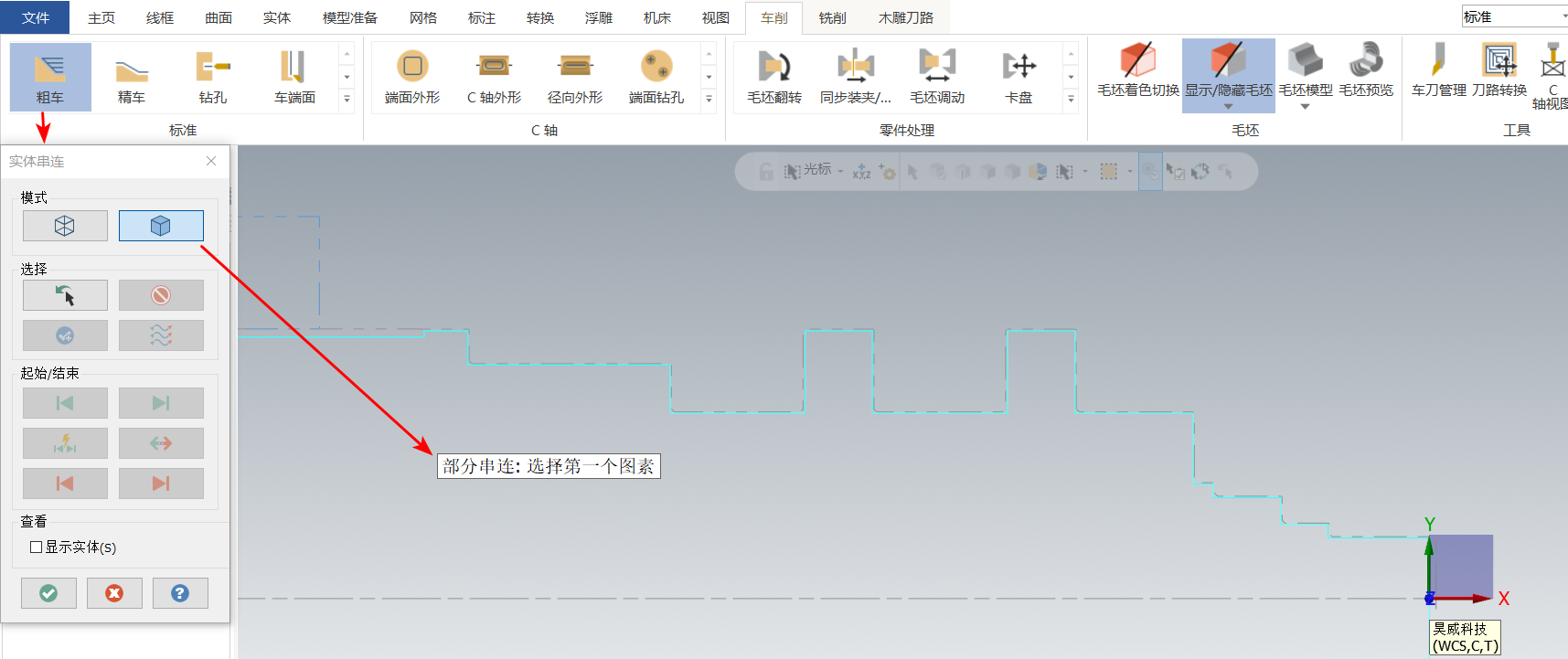

Step 1：此處以粗車策略演示，將選擇方式切換至“實體串聯”；

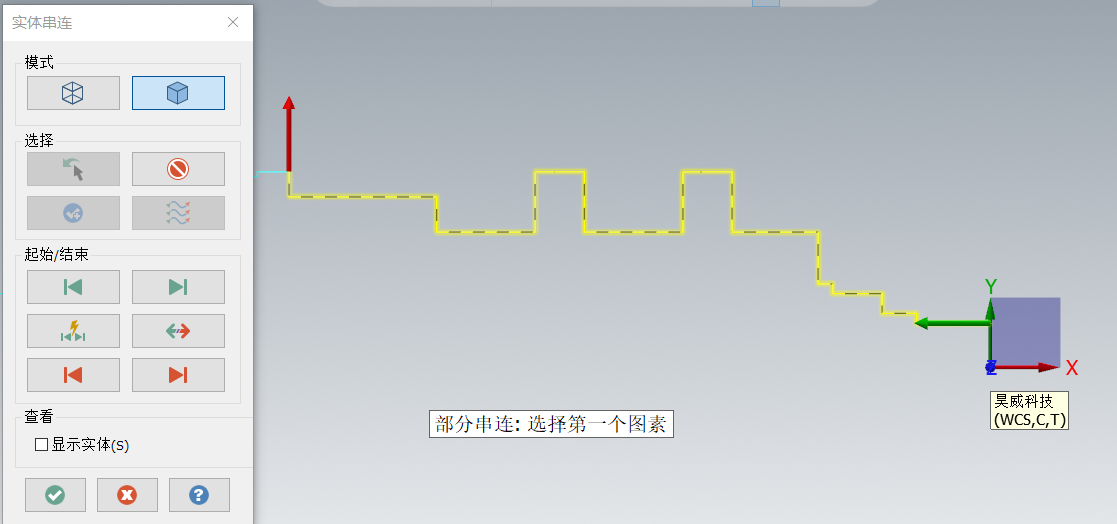

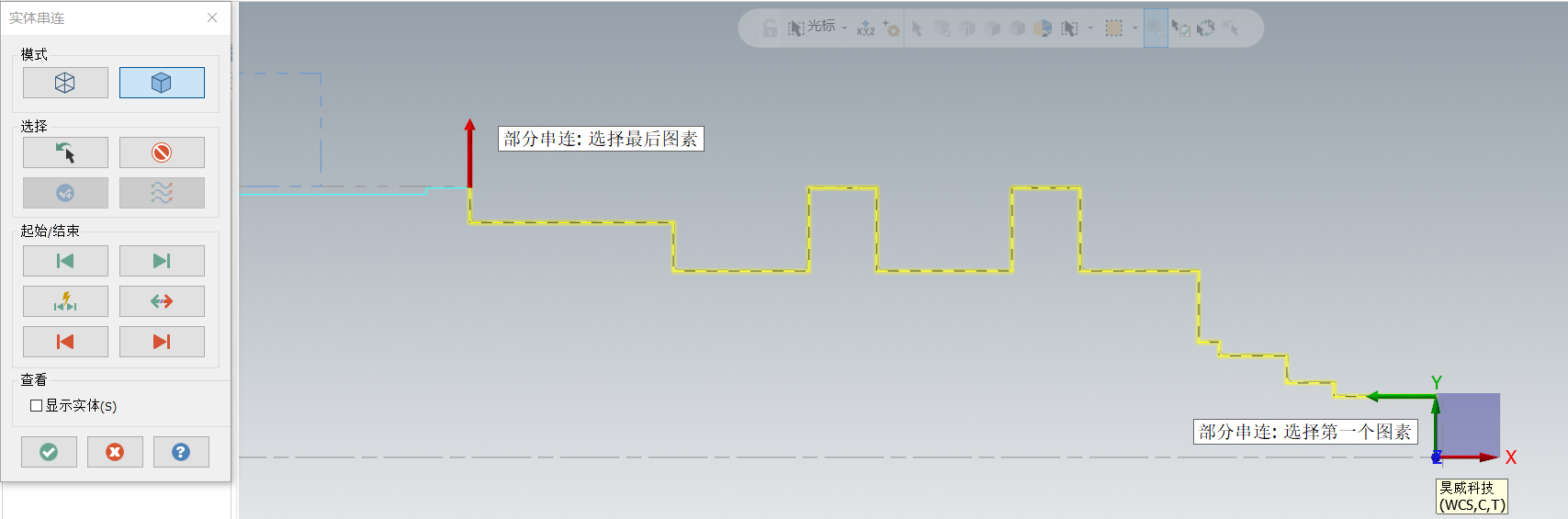

Step 2：通過“部分串聯”方式選擇我們所需要的加工范圍；

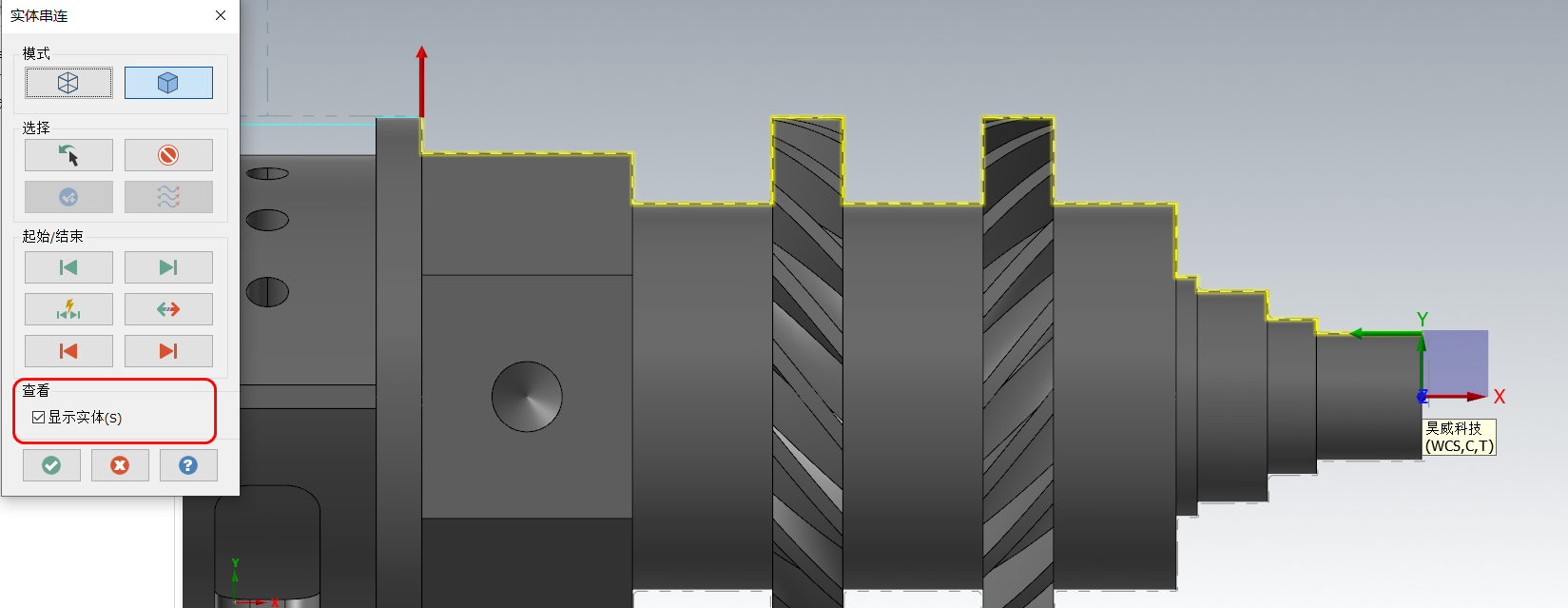

Step 3：勾選“顯示實體”即可查看當前的實體模型；

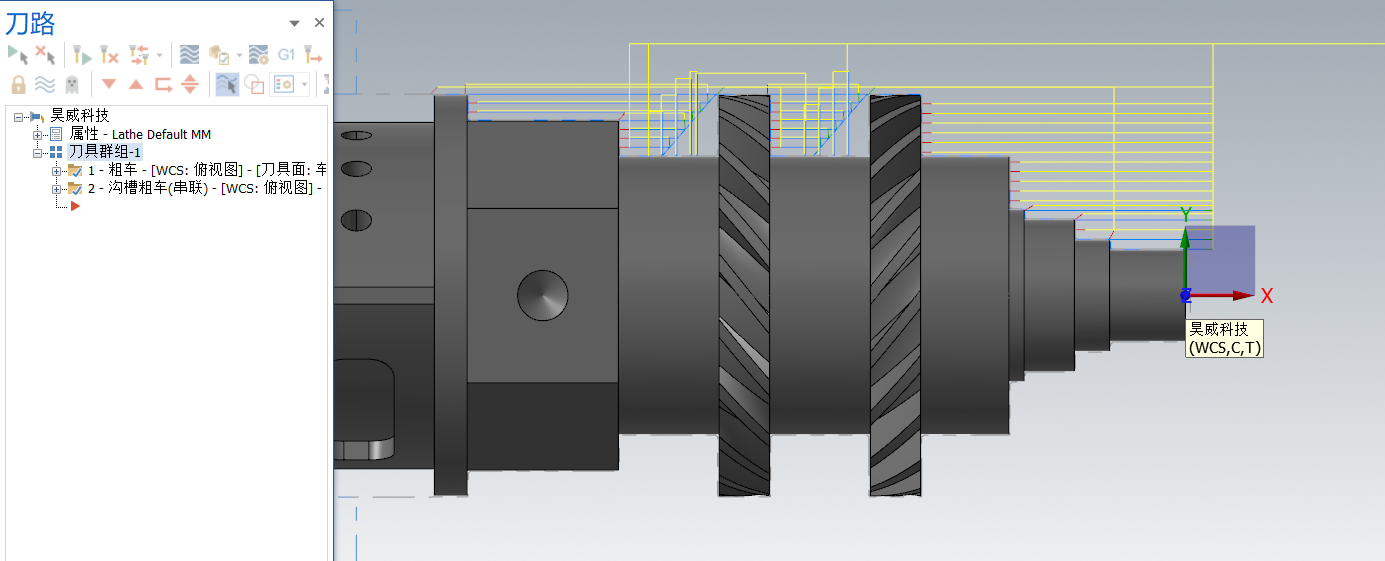

Step 4：對創建的刀路軌跡進行驗證。

具體操作步驟已講完，大家可根據上述講解進行實際操作，或掃碼觀看視頻學習。
